Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC

Informação Básica
Lugar de origem: China
Marca: ZhongYue
Certificação: ISO9001:2015
Número do modelo: SKL14
Quantidade de ordem mínima: 10000sets
Preço: Negociable
Detalhes da embalagem: de acordo com a exigência dos clientes
Tempo de entrega: 15-30 dias de trabalho após receberam seu pagamento
Termos de pagamento: T/T, 30% adiantado
Habilidade da fonte: 500,000set pelo mês
Nome do produto: Sistema da asseguração do trilho Aplicação: Trilha, estrada de ferro
Similaridade: E datilografa, tipo de Nabla, tipo de SKL, KP datilografa, etc. Amostra: Disponível
Realçar:

prendedores da trilha railway

,

sistema da asseguração do vossloh

Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC

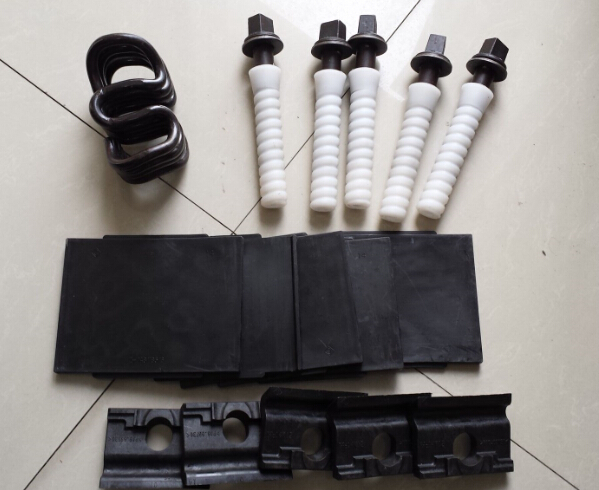

Um grupo de sistema da asseguração SKL-14 inclui:



A) Unidades da braçadeira de tensão Skl14 -4;

B) Ponto Ss 25/Uls 7 do parafuso -4 unidades;

C) Unidades angulares da placa de guia Wfp-14K12 -4;

D) Unidades plásticas do passador -4;

E) Unidades da almofada 148/185/6 - 2 do trilho;



Parâmetros técnicos



Nome de parte Tipo Material Revestimento Observação
Grampo da tensão SKL14 Diâmetro 13mm 60Si2CrA, 38Si7

Planície lubrificada,

a pintura da cor, ou a outro exigiram.

Dureza: 42-47HRC
Teste de fadiga: Quando a deflexão da mola do grampo alcança 9.1mm e a deflexão do balanço é 1.42mm, a vida de fadiga será ciclos de 5 milhões sem quebrar.
Padrão: DIN17221, GB/T1222
Ponto do parafuso Ss35 M24×150mm
M24 ×160mm
M24×180mm
Categoria 4,6: Q235
Categoria 5,6: 35#
Categoria 8,8: 45#

Planície lubrificada, óxido preto, galvanizado,

mergulho quente galvanizado, Dacromet e sherardized

Padrão: ISO898-1, UIC864-1 e N-F F500-50
Arruela plana Uls7 Q235

Planície lubrificada, óxido preto, galvanizado,

mergulho quente galvanizado, Dacromet e sherardized

Padrão: EN10025, EN10139
Passador plástico Para tamanhos diferentes do ponto do parafuso HDPE, nylon reforçado 66 (PA66) Cor preta, azul, amarela, verde ou outra Para a inserção no dorminhoco concreto
Placa de guia Trilho UIC54, UIC60, 50kg, trilho 60kg, e outros tamanhos como pedido Nylon reforçado 66 (PA66) Cor preta, azul, amarela, verde ou outra Os projetos diferentes estão disponíveis.
Almofada do trilho UIC54, UIC60, e tamanho como pedido EVA, ou borracha Cor preta, azul, amarela, verde ou outra Os projetos diferentes estão disponíveis.





Características:

  1. Skl braçadeira de tensão de 14 R com 1,8 milímetros de força de fadiga
  2. Trilho que inclina a proteção pela curvatura média da braçadeira de tensão e do projeto especial da placa de guia angular
  3. Pre-conjunto de todos os componentes na fábrica do dorminhoco possível
  4. Redução de custos de manutenção pela tensão do elástico permanente do trilho com braçadeiras de tensão (carga do dedo do pé do kN 2 X12)
  5. Ajuste ±10 milímetro do calibre em etapas de 2,5 milímetros

Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC

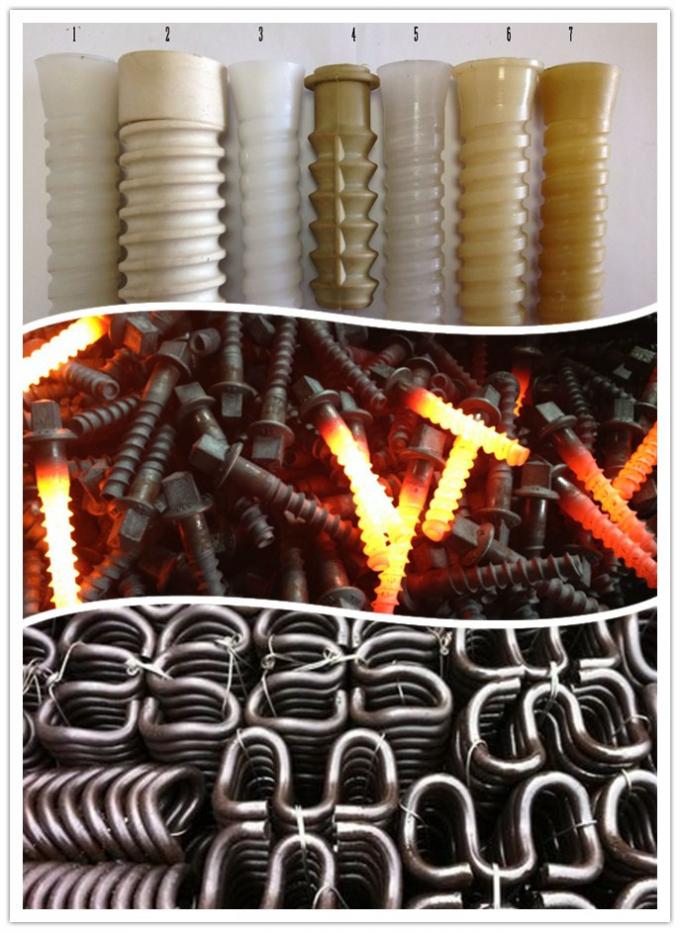

Processo do produto



Processo de produção do grampo
1 matéria prima
2 corte
3 aquecimento à temperatura de forjadura (950-1000 graus celsius)
4 formação
5 endurecimento
6 moderação abaixo de 350 graus Célsio
7 inspeção
8 embalagem



Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC



Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC





Tratamento de superfície

  1. planície (lubrificada)
  2. pintura da cor
  3. preto do óxido (a maioria de escolha)
  4. galavazing
  5. DHG

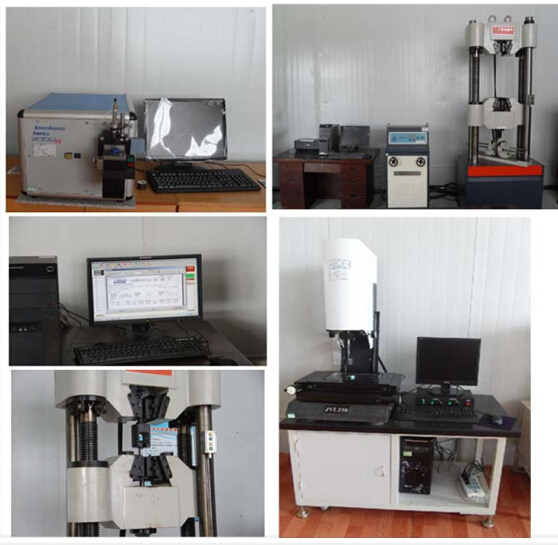

Máquina da inspeção

  1. Verificador Brinell da dureza
  2. Analisador do carbono e do enxofre
  3. Máquina da dureza de Rockwell
  4. Máquina de testes automática do impacto
  5. Microscópio metalográfico
  6. Analisador de alta velocidade automático
  7. Máquina de testes de fadiga
  8. Máquina de polonês metalográfica do espécime
  9. Espécime metalográfico que aponta a máquina

Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC



Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC 4



Pacote

  1. saco tecido dupla camada de 25 quilogramas com o pallent de madeira da fumigação livre
  2. 36bags/pallets
  3. 20pallets/20ft

Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC 5



Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC 6



Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC 7



Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC 8

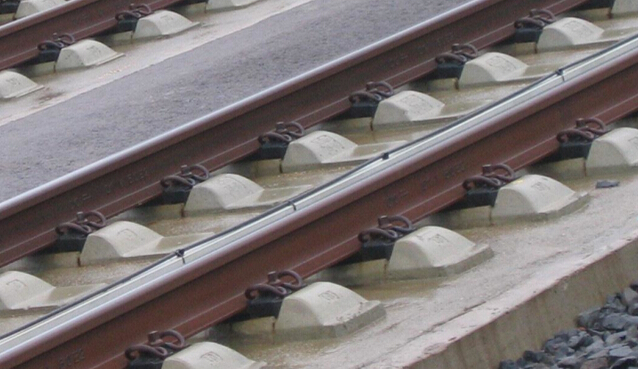

Aplicação

  1. Velocidade <120km>
  2. Velocidade >120km/h da estrada

Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC





Necessidade da cotação (o mais, o melhor)

  1. Tiragem com sem redução
  2. Material e categoria
  3. Tratamento de superfície
  4. Quantidade da ordem

Sistema preto da asseguração do trilho do óxido para a estrada de ferro 44 - dureza 48HRC 10



Se você tem o algum outros modelos do trilho cercam o prendedor, boa vinda para contactar-me.
